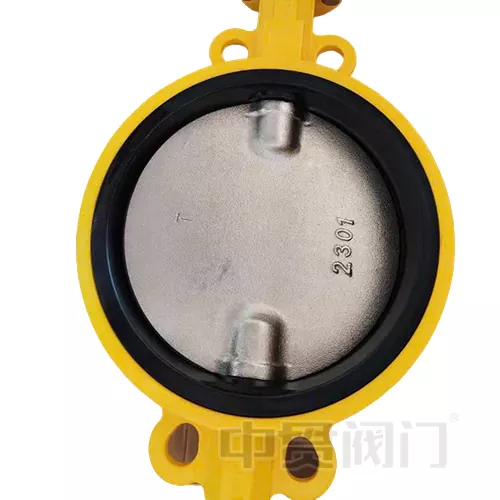

Valve de papillon à conception de la demi-tige

La vanne de papillon de conception demi-tige n'a qu'une différence avec l'autre vanne papillon ordinaire, ses tiges ont deux étapes, peuvent également appeler en tant qu'arbre de valve divisée, cela signifie une réduction de la section transversale et mettre plus d'importance sur la valeur KV. Si vous recherchez ces types de vanne pour votre industrie ou vos projets, la vanne de papillon à demi-tige est un bon choix, chaque matériau en partie et la bride supérieure ou la forme de la tige, tout peut être personnalisé.

Avantages de performance et limites applicables

1. Économique et facile à entretenir:

Le coût de fabrication de la vanne de papillon à demi-tige n'est que de 70% de celui d'une soupape de papillon complète, et il n'est pas nécessaire de maintenir la boîte de farce inférieure;

2. Optimisation pour les scénarios à basse tension:

Pression de travail≤ PN16, température applicable -10 ° C ~ 120 ° C (joint EPDM) / -20 ° C ~ 80 ° C (joint NBR);

La valeur CV du coefficient d'écoulement est 40% supérieure à celle de la soupape de porte du même diamètre, et la perte de pression est ≤ 0,2 bar (à un débit de 2 m / s).

3. Flexibilité d'installation:

La vanne de papillon de demi-tige peut être installée horizontalement ou verticalement, et le corps de la valve peut être sélectionné en fonte (GGG50) ou en acier inoxydable (CF8M);

Adaptation de la conception clip-on aux projets de rénovation de pipeline avec un espace limité (par exemple, l'expansion du pipeline de la salle d'équipement).

4. Compatibilité des médias typique:

un. Eau propre, eau de refroidissement en circulation, vapeur à basse pression (≤ 1,6 MPA);

né B. huiles neutres (viscosité ≤220cst), air et autres gaz non corrosifs;

c. C.Focation de location de liquides acides et alcalins (pH 5 ~ 9)
