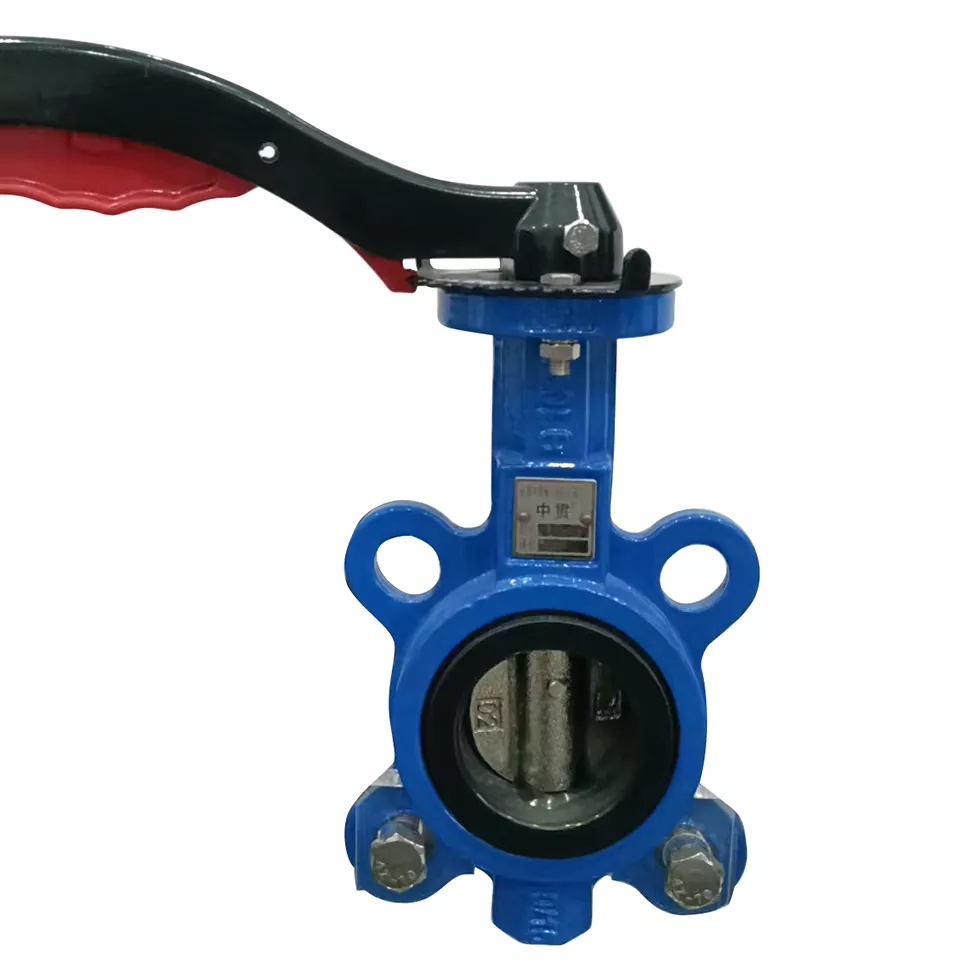

La valve papillon concentrique est un type devanne papillonavec structure de conception symétrique et faible coût. L'axe de la tige de soupape de la valve papillon concentrique coïncide avec la ligne médiane du corps de soupape, et la plaque de soupape est en forme de disque et installée perpendiculaire à l'axe du pipeline. L'EPDM, le FKM, le PTFE, le NBR sont couramment utilisés dans la valve papillon.
Principe de travail
Le principe de fonctionnement de la valve papillon concentrique est basé sur la rotation de 90 °. Lorsque la plaque de soupape tourne autour de l'axe central pour être parallèle au pipeline, la valve est à l'état ouvert; Lorsqu'il tourne en position verticale, la valve est fermée. Le joint repose sur la déformation élastique du matériau du siège de soupape et s'adapte étroitement avec la plaque de soupape.
Il a été présenté dans:
1.Cost-efficace: structure simple, faible coût de fabrication et une solution de contrôle des fluides rentable.
2.Ilbond et flexible: le poids du même calibre n'est généralement qu'un tiers de celui d'une soupape de grille, ce qui rend l'installation et l'entretien plus pratique.
3. Scellant à basse pression: particulièrement adapté aux milieux d'eau ou d'air à PN16 et en dessous des niveaux de pression et des conditions de température normales.
Mais il a une propre limitation:
1. Usure de maintien: Étant donné que la plaque de soupape et le siège de soupape sont toujours en contact pendant le processus d'ouverture et de clôture, l'utilisation à long terme peut facilement provoquer une usure sur la surface d'étanchéité.
2.Irmétrices de température et de pression limitées: Les matériaux d'étanchéité molle (comme le caoutchouc) ne conviennent pas à des conditions à haute température (> 150 ℃) ou à haute pression, et sont sujets au vieillissement et à la déformation.
3. Pas adapté aux milieux contenant des particules: les particules solides peuvent rayer le siège de la valve et affecter l'effet d'étanchéité.
Ainsi, concentriquevannes de papillonsont couramment utilisés dans le milieu d'eau ou de l'acide et de l'alcali, la pression dans Pn 16. Si vous hésitez à s'asseoir, vous pouvez nous contacter avec moyen et température. Notre équipe technologique sélectionnera un matériel approprié pour votre projet.
