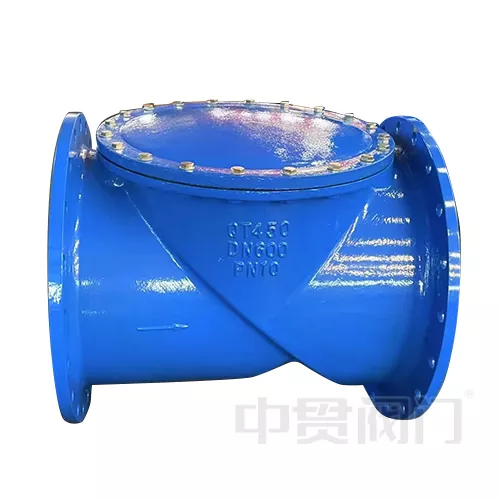

Clapet anti-retour swing de conception du rabat non retour

La vérification du swing de conception du volet non retour est conçue pour les systèmes à flux élevé (diamètre DN50-DN1200, pression PN16-PN40), canal d'écoulement complet (coefficient de flux CV: 0,2-0.5) équipé de coeffettes auto-lubrifiantes, peut gérer les supports abrasifs contenant 10 mm, et convient aux températures allant de -30 ℃ à 400 ℃. Il est disponible en acier inoxydable 316L, en acier duplex. La conception sans printemps prolonge le cycle de maintenance à plus de 8 ans, et ses performances dépassent de loin celles des clapulades de contrôle traditionnelles. Il convient aux oléagnes, aux systèmes de condensation des centrales électriques et aux scénarios de médias corrosifs chimiques

Conception structurelle et principe de travail

L'interdiction de la conception du volet de retour de retour de rendement de conception de la conception structurelle et du principe de travail peut principalement se diviser en trois parties. Au début, le volet incliné, le clapet anti-retour de conception du volet non retour avec acier inoxydable ou en acier duplex, avec une épaisseur de 1/5 ~ 1/8 du diamètre du tuyau, et la surface peut être un plaqué chromé dur.Il connecté au corps de la valve à travers la broche de dénigrement supérieure, l'angle d'inclinaison est généralement de 5 ° ~ 15 °, et la gravité et la pression moyenne sont utilisées pour atteindre une ouverture rapide et une fermeture.

Ensuite, il est défini dans le canal d'écoulement à faible résistance, car il a une conception d'alésage complète (alésage complet), le coefficient de résistance à l'écoulement (valeur KV) est de 40% ~ 60% inférieur à celui des clapulades de contrôle traditionnelles; De plus, l'angle d'ouverture du volet atteint 75 ° ~ 85 °, réduisant la perte de pression causée par la turbulence, et convient aux grands scénarios d'écoulement (tels que les pipelines d'eau DN1200).

Il a divers systèmes d'étanchéité, le siège du clapet anti-retour du rabat sans rendement peut être sélectionné dans les joints durs EPDM, NBR ou métalliques, et le niveau de fuite répond à la norme API 598 Classe IV; Lorsqu'elle est fermée, le temps de contact entre le volet et la surface d'étanchéité est ≤ 0,2 secondes, ce qui empêche efficacement l'impact du marteau à eau. Lorsque le milieu circule vers l'avant, la pression pousse le disque de soupape pour s'ouvrir; Lorsque le débit revient à zéro ou s'écoule à l'envers, le disque de soupape se ferme automatiquement en raison de son propre poids et de la différence de pression inverse.

Zones d'application typiques:

1. Plant d'eau

2. Prévention du reflux de sortie de la pompe pour les oléagnes du pétrole brut;

3. Système de récupération des condensats pour les centrales thermiques;

4. Contrôle de retour des boues pour les usines de traitement des eaux usées;

5. Protection d'interception pour les milieux corrosifs (comme 50% d'acide sulfurique) dans les plantes chimiques.
