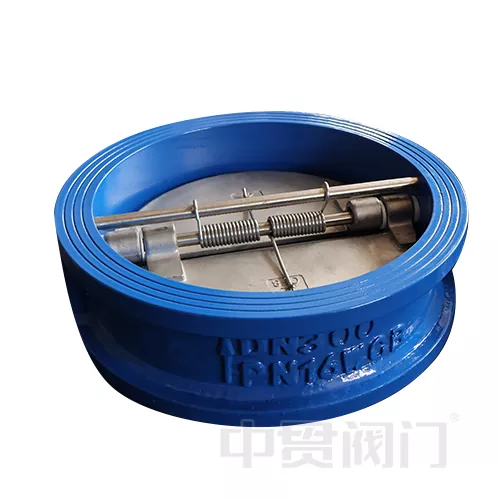

Clapet anti-retour à double plaque en fonte en fonte en fonte

Le clapet anti-retour à double plaque de fer à plaque de fer a bien fonctionné dans les prises de pompe dans des immeubles de grande hauteur, des réseaux de chauffage de district et des systèmes de transformation des aliments et de nettoyage, tels que le modèle DN200, qui supprimait avec succès les vibrations du corps de la pompe causées par le flux de dos d'eau réfrigéré dans le système de climatisation d'un complexe commercial. Sa faible résistance à l'écoulement (valeur CV 0,6 à 1,2) et les caractéristiques sans entretien en font l'équipement préféré pour la rentabilité et la fiabilité dans les scénarios à basse pression.

Caractéristiques structurelles et de conception

Le clapet anti-retour à double plaque de plaque en fonte a deux plaques de soupapes rondes symétriques (matériau: fer ductile) sont liées par des charnières à ressort, et l'épaisseur est de 1/10 ~ 1/12 du diamètre, il était la première caractéristique, disque auxiliaire à double ressort.

Le corps en fonte (ASTM A48 classe 35B) est 40% plus léger et 60% plus court que les clapiers à carreaux à bride, ce qui le rend adapté à l'installation dans des espaces confinés et l'interface de serrage est conforme à EN 1092-2 et prend en charge les classes de pression PN10-PN16. Pour que nous puissions le conclure en tant que corps compact.

Le dernier est une basse ouverture et fermeture de couple. Précharge à ressort optimisé, pression d'ouverture du disque ≤ 0,05 bar, temps de réponse féning ≤ 0,5 seconde et le coefficient de résistance à l'écoulement (valeur KV) est de 0,6 à 1,2, ce qui convient au système anti-débit et à la tête basse à la sortie de la pompe.

Avantages de performance et applicabilité

1. Équilibre entre l'économie et la durabilité:

Le coût du matériau en fonte est de 1/3 de ces soupapes de niveau inébranlable, et il peut résister aux liquides faiblement corrosifs (tels que l'eau de refroidissement et les eaux usées domestiques) de pH 6 ~ 9 par la protection du revêtement;

La durée de vie est ≥ 10 ans et l'entretien ne nécessite que un nettoyage régulier de la plaque de soupape.

2. Risque faible de marteau à eau:

La plaque à double soupape de la plaque de vanne incastre en fer à double soupape de plaquette est fermée par étapes pour réduire l'impact du pipeline causée par la variation soudaine du débit, et la valeur de crête de la pression du marteau à eau mesurée est réduite de 50% ~ 70%;

3. Compatibilité large:

Plage de température applicable -20 ° C ~ 120 ° C, Soutenez l'eau, l'huile et les produits chimiques à faible concentration (comme la solution d'éthylène glycol);

Peut être installé verticalement ou horizontalement pour les tuyaux en fonte, en PVC ou en acier en carbone (joint requis).
