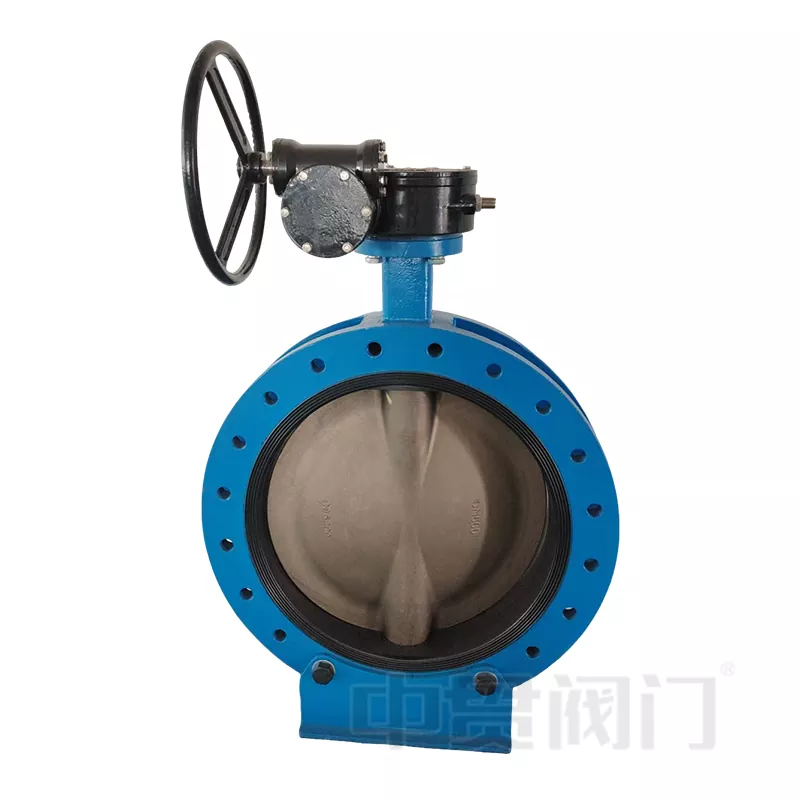

Vanne papillon

Zhongguan Valve est un fabricant spécialisé dans la fourniture de vannes de papillons en ligne centrale à différents pays et régions.

Corps de soupape: généralement en fonte, en acier inoxydable ou en acier au carbone, avec des trous filetés réservés aux oreilles saillants et adapté à la fixation des boulons.
Plaque de soupape (plaque de papillon): conception en forme de disque, peut faire tourner 90 ° pour atteindre l'ouverture et la fermeture, les matériaux et les moyens compatibles (tels que 304SS, le revêtement PTFE).
Tive de soupape: structure à axe simple ou double, connectée à la plaque de soupape, transmettant le couple de fonctionnement.
Anneau d'étanchéité: l'EPDM, le NBR ou le PTFE sont couramment utilisés pour assurer une fuite zéro dans des conditions de pression basse à moyenne.
Connexion à double fonction: Le trou fileté sur le cordage du corps de soupape permet aux boulons de réparer directement la bride, tout en conservant l'option de connexion filetée interne pour s'adapter à différentes exigences de pipeline.
Amélioration de la résistance aux contraintes: la structure de l'oreille saillante disperse la contrainte du pipeline et améliore la stabilité de la valve dans les environnements à haute pression ou à vibration

Application

Pipelines industriels: milieux corrosifs ou fluides propres dans les industries chimiques, pharmaceutiques et alimentaires.

Système CVC: Contrôle de l'eau et de la vapeur dans les systèmes HVAC.

Système de protection contre les incendies: La conception de l'oreille saillante facilite le démontage et l'entretien rapide.

Navires et énergie: les structures compactes conviennent aux pipelines avec un espace limité.

Principle de travail de la vanne de type bigle

État ouvert: la plaque de soupape tourne parallèle à la direction du fluide, avec une résistance à l'écoulement minimale et une chute de pression négligeable.

État fermé: la plaque de soupape tourne à 90 ° perpendiculaire au pipeline, et l'anneau d'étanchéité est comprimé pour obtenir un étanchéité bidirectionnel (soutenu par certains modèles).

Fonction de réglage: Le débit peut être contrôlé avec précision en faisant tourner partiellement la plaque de soupape (la plaque de papillon caractéristique linéaire doit être sélectionnée)
