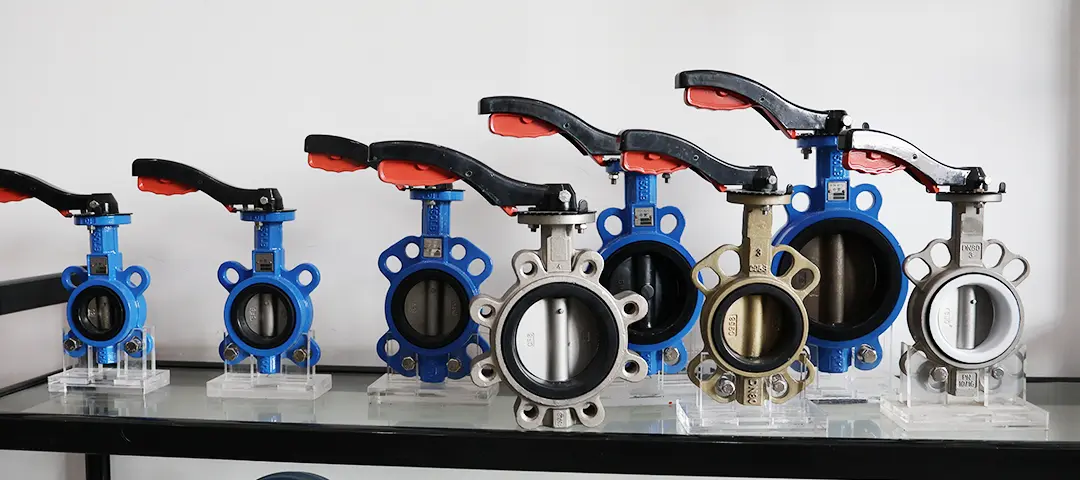

Valve papillon concentrique

Les vannes de papillon concentrique ont environ 250um en revêtement époxy et un couple faible, ont également de bonne qualité. La valve papillon concentrique peut être faite de divers matériaux, du corps à chaque partie, afin qu'il puisse rencontrer différents environnements industriels et moyens dans le tuyau. Pour un exemple, si vous avez besoin d'une vanne de papillon concentrique anti-corrosive solide, vous pouvez choisir le siège PTFE, avec un disque en acier inoxydable. Bien sûr, si vous hésitez au choix du matériel, vous pouvez nous contacter, notre équipe de vente et technique, trouvera la meilleure solution pour vous en fonction de votre médium et de votre température.

Caractéristiques de conception

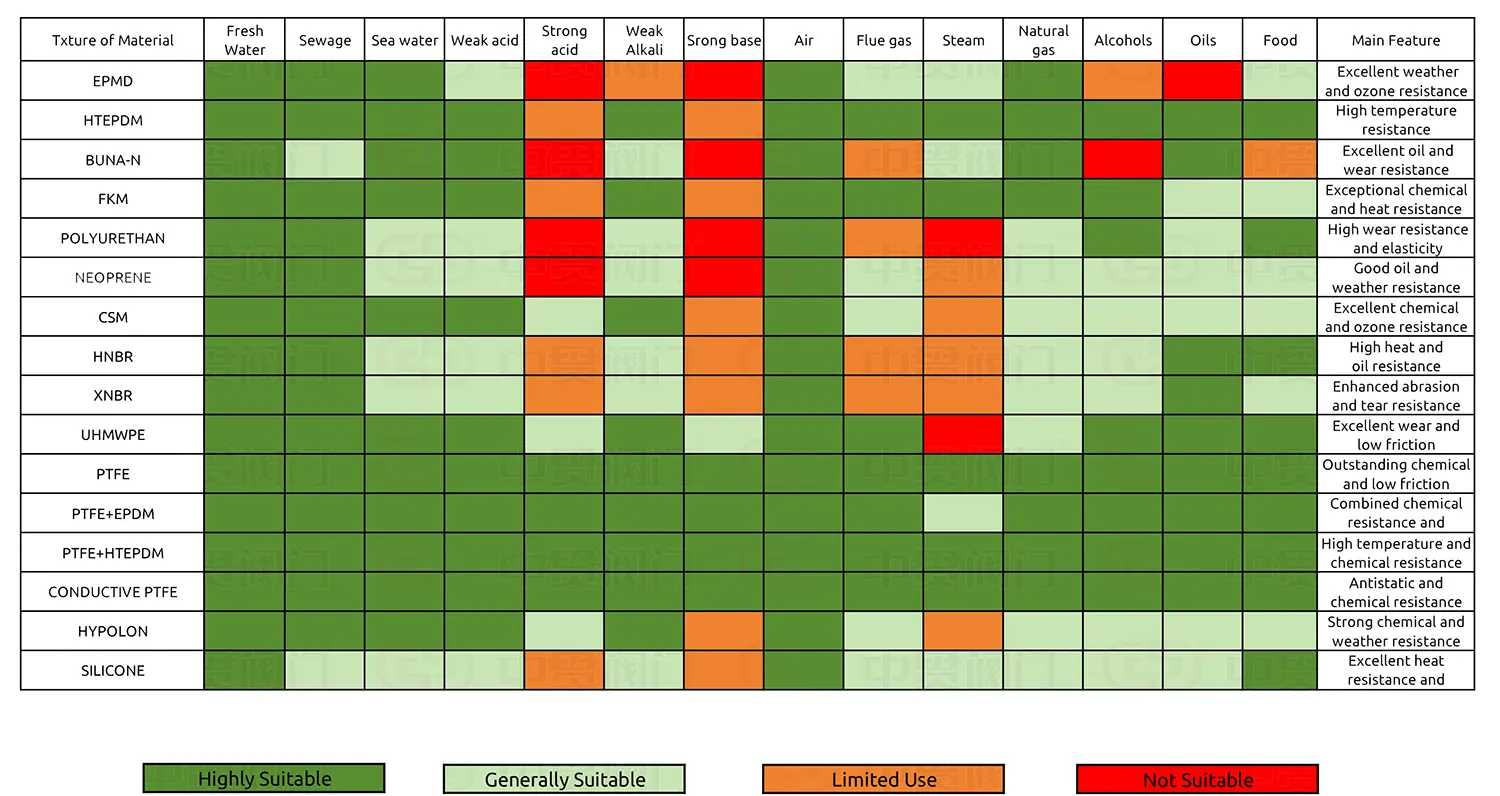

Le disque dans la valve papillon concentrique est généralement construit à partir d'alliages résistants à la corrosion comme l'acier inoxydable ou le fer ductile à haute résistance, offrant une durabilité supérieure et une intégrité structurelle. L'interface d'étanchéité utilise des matériaux en polymère résilient tels que les élastomères modifiés ou les composés en caoutchouc synthétique, qui maintiennent des capacités de récupération de déformation et des performances d'étanchéité cohérentes à travers les cycles de service étendus. Les pièces les plus importantes sont également le matériau du siège, veuillez vérifier la demande de siège ci-dessous pour référence, si vous avez plus de questions, veuillez nous contacter.

Avantages

Conception structurelle compacte

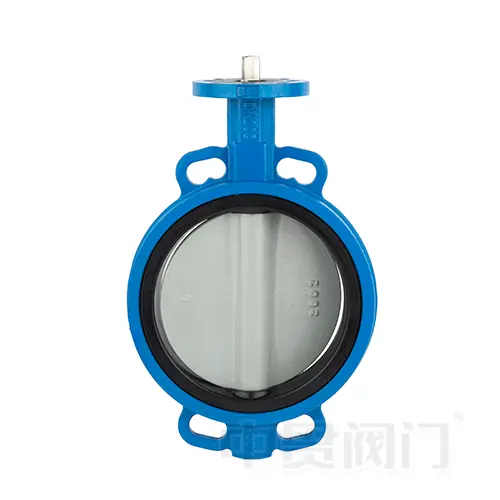

La valve papillon concentrique spécialement dans le type de plaquette ou le type de patte est très applicable aux systèmes de tuyauterie limitées dans l'espace.

Opération à torque bas

La géométrie disque sphérique brevetée combinée à un siège élastomère réduit le couple de fonctionnement et compatible avec divers actionneurs.

Compatibilité à service complet

Disponible en fer CF8M / 316L / ductile avec des évaluations de pression PN10-PN16, adaptées à l'eau, milieux corrosifs.

Rentabilité du cycle de vie

La construction modulaire réduit la durée de maintenance de 60% et le coût de remplacement des pièces de 50%, atteignant le MTBF ≥ 50 000 cycles.

Précautions d'installation pour les vannes de papillon concentrique

Lors de l'installation de valves de papillon concentrique, les précautions suivantes doivent être observées:

(1) Avant l'installation, nettoyez le pipeline, l'intérieur de la valve, les surfaces d'étanchéité et toutes les pièces de transmission exposées pour éliminer la saleté et le sable, en veillant à ce que les surfaces d'étanchéité ne soient pas endommagées.

(2) Vérifiez si tous les boulons sont uniformément serrés.

(3) Assurez-vous que la direction d'écoulement du milieu correspond à la direction de la flèche du corps de la valve. La vanne de papillon centrale a un sceau bidirectionnel.

(4) Sélectionnez l'actionneur électrique approprié lors de l'installation. La connexion entre l'actionneur et la valve doit être ferme et fiable.

(5) Après l'installation de l'actionneur, assurez-vous que la vanne s'ouvre et se ferme en douceur.

(6) lubrifier régulièrement les parties de l'actionneur et de la valve qui peuvent être lubrifiées, généralement une fois par mois.

(7) Pour les actionneurs dans de mauvaises conditions environnementales, des dispositifs de protection supplémentaires doivent être installés.

(8) La balle de levage ne doit pas être liée à l'actionneur ou à la tige de soupape; Il doit être placé autour du corps de la valve.
