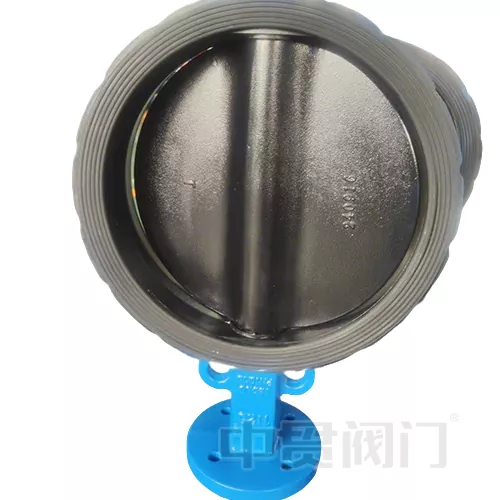

EN593 Design Standard Butterfly Valve

En tant que spécification importante dans le domaine des vannes industrielles en Europe, la norme de conception EN593 fournit un cadre systématique pour la conception, la fabrication et le test des vannes de papillon métallique. Cet article analysera profondément les exigences de base de la norme et explorera les avantages techniques des vannes de papillon qui répondent à cette norme (EN 593 Conception Standard Butterfly Valve) dans les scénarios industriels.

Spécifications de base de la norme EN593

EN593 a été développé par le Comité européen pour la normalisation (CEN) et est applicable à la conception de vannes de papillons en métal dans des systèmes de pipelines à bride ou soudés, couvrant les fonctions d'isolement, de régulation et de contrôle. Ses points saillants techniques incluent:

Pression de pression et de taille:

1. Pression nominale (PN): 2,5 à 40 bar; Grade standard américain (classe): 150 à 300;

2. Diamètre nominal (DN): DN20 à DN2400, avec une prise en charge maximale d'une conception de 2,4 mètres de diamètre (DN2400);

3. Les applications spéciales (telles que le contrôle du processus) nécessitent une référence aux normes supplémentaires EN1349 et EN60534-2-1.

Exigences matérielles et structurelles:

1. Le corps de soupape doit être fait de métal résistant à la corrosion (comme l'acier au carbone, l'acier inoxydable ou l'acier duplex) et la certification des matériaux EN 10204;

2. La tige de soupape et la plaque de papillon doivent avoir une résistance à la torsion, et le joint de siège de soupape doit être adapté aux joints doux (EPDM / FKM) ou aux joints durs métal-métal;

3. Les dimensions de la connexion de la bride suivent strictement la norme EN 558 pour assurer l'interchangeabilité globale.

Spécifications de test de performance:

1. Test d'étanchéité: Selon la norme ISO 5208, une fuite zéro est obtenue à 1,1 fois la pression nominale;

2. Vérification du couple de fonctionnement: Une fois l'actionneur installé, il doit réussir 1000 tests d'ouverture et de clôture, et la fluctuation du couple est ≤ 5%;

3. Test de résistance à la pression: le corps de la valve doit résister à un test de pression hydrostatique de 1,5 fois la pression PN pendant 3 minutes sans déformation

OREN593 Design Standard Butterfly Valve Suivez strictement ces normes, si vous avez besoin de confirmer une autre norme, veuillez simplement nous contacter.

Avantages techniques

Avantages techniques:

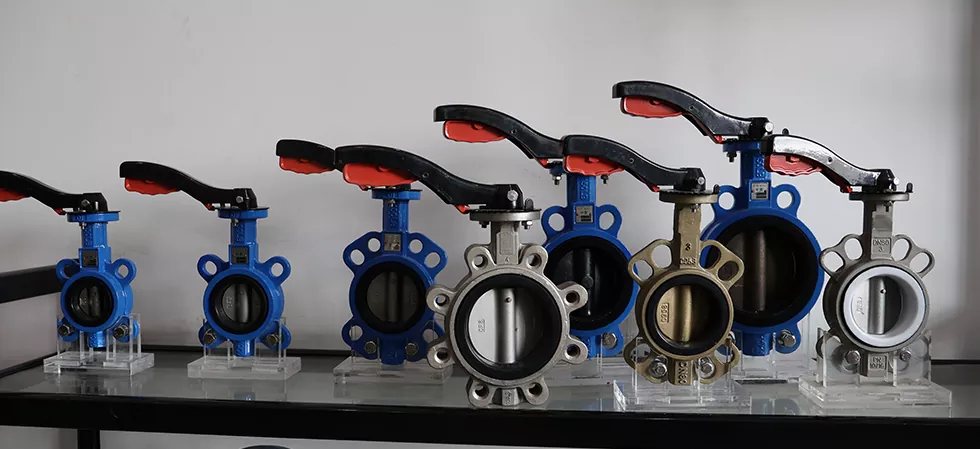

La vanne papillon qui est conforme à la norme EN593 (vanne de papillon de conception EN593) fonctionne bien dans les scénarios suivants:

Adaptabilité aux médias durs:

1. En optimisant la surface de la plaque de papillon avec un halar, du PTFE ou un placage métallique, il peut résister à l'acide fort, à la vapeur à haute température et à un milieu granulaire abrasif13;

2. Par exemple, la valve DN1600 peut résister à la corrosion H2S à 150 ℃ et PN16 pendant longtemps dans le système de récupération de soufre d'une plante pétrochimique.

Conception d'étanchéité à haute efficacité:

1. La structure d'étanchéité bidirectionnelle (double excentrique ou triple excentrique) réduit le frottement de l'ouverture et de la fermeture et prolonge la durée de vie du siège de valve;

2. Le niveau de fuite du siège de la soupape de joint souple atteint la classe VI (joint au niveau de la bulle) et le joint dur respecte l'étalon de sécurité incendie (API 607).

Potentiel de mise à niveau intelligent

1. L'interface d'arbre carré ISO5211 standardisé (F05-F25) prend en charge l'intégration rapide des actionneurs électriques / pneumatiques;

2. Combiné avec l'Internet industriel des objets (IIoT), le couple de la valve, la température et les données d'avertissement de fuite peuvent être surveillés en temps réel.
