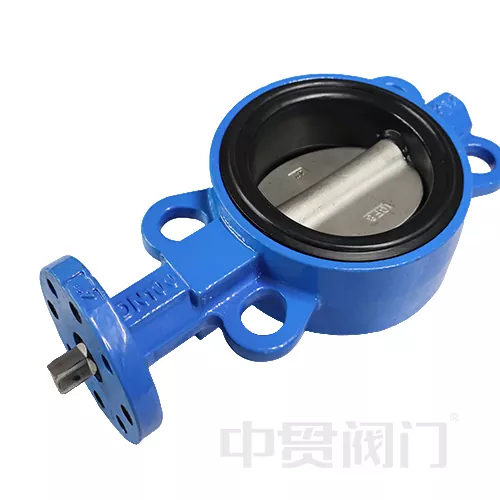

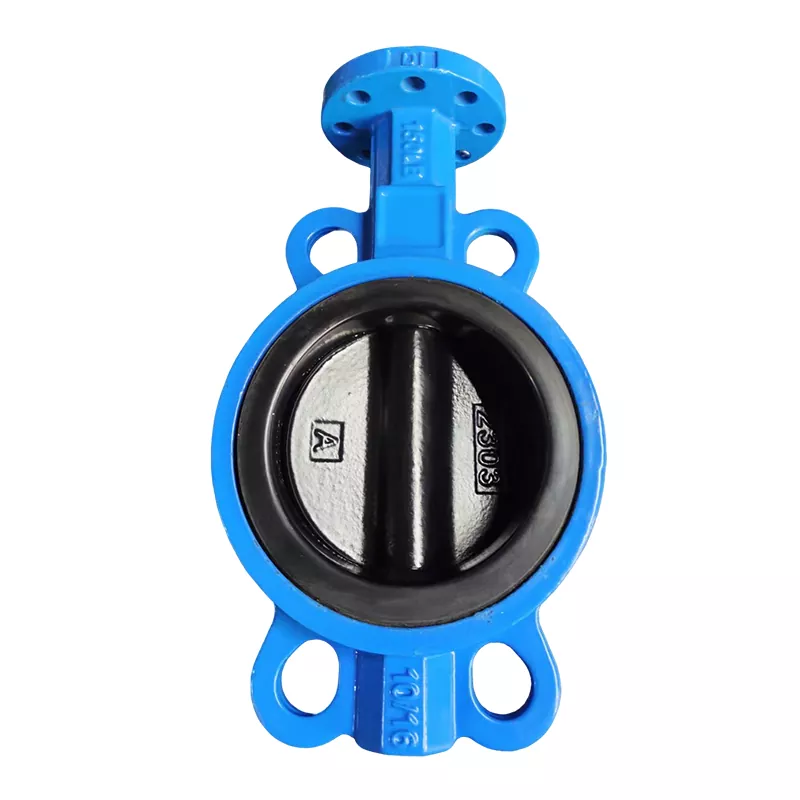

Valve de papillon à tige nue et à tige carrée

La soupape de papillon à tige nue et à tige carrée est une valve industrielle avec une conception flexible et une forte adaptabilité, qui est largement utilisée dans les systèmes pétrochimiques, de traitement de l'eau, de puissance et de CVC. Sa caractéristique centrale est la conception standardisée de la tige de la soupape de la tige nue et de la conception de la structure de l'arbre carré, qui offre aux clients un degré élevé de liberté en configuration personnalisée, particulièrement adapté aux scénarios qui nécessitent une correspondance indépendante des actionneurs pneumatiques, électriques ou manuels.

Avantages de performance

1. poids léger et faible coût:

La conception sans support réduit le nombre de composants de 30%, et le poids de la valve DN200 n'est que de 18 kg (environ 25 kg pour la valve de papillon traditionnelle de la même spécification);

Exemple: DN150 Vannes de papillon à tige nue et à tige carrée a remplacé les vannes à brillance à bride dans la rénovation d'un réseau de chauffage de district, réduisant le temps d'installation de 50%.

2. Précision du couple élevé:

L'actionneur de correspondance de l'interface de l'arbre carré ne nécessite pas de couplage, et l'efficacité de sortie de couple est ≥95% (valeur mesurée), ce qui convient particulièrement aux systèmes d'automatisation avec des ajustements fréquents;

Équipé d'un cadran limite (0 ° -90 ° ± 2 °) en standard, il prend en charge un contrôle d'ouverture précis.

Compatibilité des médias:

1.Le siège de soupape peut être EPDM (résistance à l'ozone), caoutchouc de silicone (résistance à haute température) ou PTFE (résistance à la corrosion), adapté à l'eau propre, à la vapeur à basse pression, à l'acide faible et au liquide alcalin (pH 4 ~ 10);

2. Applications typiques: pipelines de dosage dans les usines de traitement des eaux usées, systèmes de circulation CIP dans les usines alimentaires et boissons, vannes d'alimentation pour les réacteurs chimiques légers.
