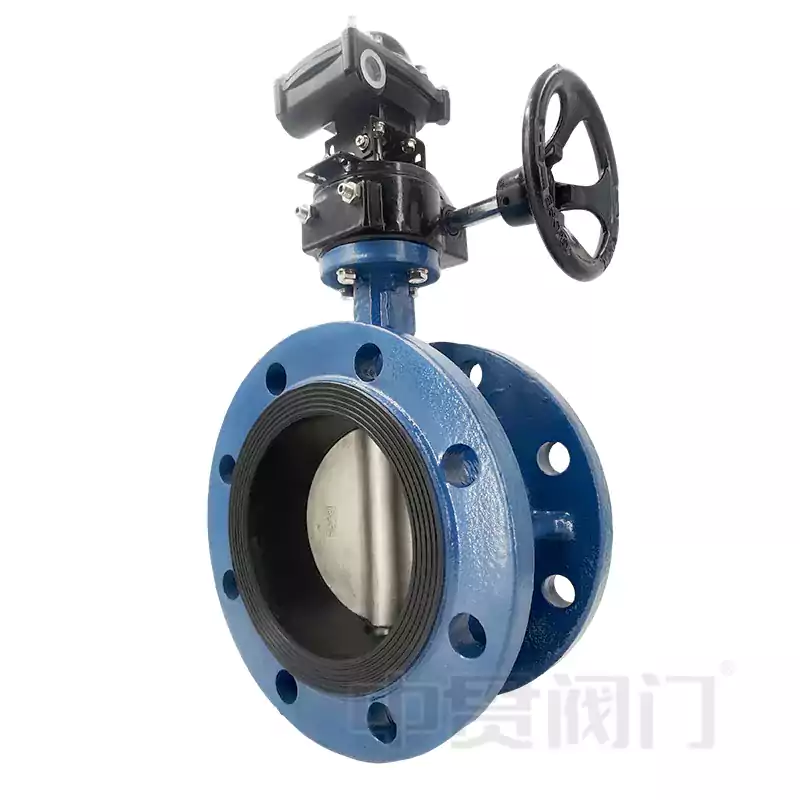

Vanne de papillon manuel

La vanne manuelle de papillon de vitesse est très populaire dans les pays d'Asie du Sud-Est et les pays de la CIS. Si vous souhaitez connaître plus de détails sur les produits, n'hésitez pas à nous contacter à tout moment.

Corps de soupape: généralement composé de matériaux tels que la fonte, l'acier à fondre, l'acier inoxydable, etc., pour répondre aux exigences de différents milieux (eau, gaz, pétrole, etc.) et des conditions de travail.

DISC ： Une structure en forme de disque qui contrôle l'écoulement du milieu à travers la rotation. Le matériau doit être résistant à la corrosion (comme l'acier inoxydable, la doublure en caoutchouc, la doublure fluor, etc.).

Tiche de soupape: la connexion de la plaque de papillon avec le dispositif de transmission de la turbine pour transmettre le couple nécessite une haute résistance et des performances anti-torsion.

Dispositif de transmission de la turbine (mécanisme d'engrenage à ver): convertir le mouvement de rotation du volant en un mouvement rotatif à 90 ° de la plaque de papillon, offrant un fonctionnement sans effort, en particulier adapté aux valves de grand diamètre.

Structure d'étanchéité

Joint doux (caoutchouc, PTFE): fuite zéro, adapté à la température ambiante et à la basse pression;

Joint métallique (acier inoxydable): résistant à une température élevée et à haute pression, mais légèrement inférieur dans les performances d'étanchéité

Application

Traitement de l'eau: Système d'alimentation en eau et de drainage, vannes de la station de pompage.

Énergie: chauffage, ventilation et climatisation (CVC), réseau thermique.

Industrie chimique: support corrosif (nécessitant une doublure fluor / caoutchouc).

Navire: Système de pipeline d'eau de mer.

Alimentation et médecine: Vannes en acier inoxydable de qualité sanitaire.

Entretien et dépannage

Lubrification régulière: la boîte à turbine doit être remplie de graisse lubrifiante (comme la graisse à base de lithium) pour empêcher le ver coincé.

Inspection d'étanchéité: après l'âge du joint souple, le siège de soupape doit être remplacé.

Défauts communs:

Fuite: Vérifiez les anneaux d'étanchéité usés ou les plaques de papillon décalées.

Difficulté de fonctionnement: rouille de la tige de soupape ou manque d'huile dans le mécanisme de la turbine.
